產品概述

蝶式密封電(手)動緩開緩閉(調節)止回閥是我公司在消化吸收歐洲閥門的基礎上研制的新 型產品。廣泛用于水泵出口，起緩開、緩閉、止回作用。蝶式密封電(手)動緩開緩閉調節止回閥 還可調節流量。

產品結構

本產品主要由閥門本體( 含閥體、閥板、閥軸、閥座)、電動裝置(手動裝置)、外置多級可 調式液壓阻尼裝置組成。

產品特點

1、具有緩開特性。

開泵前，閥門處于關閉狀態;開泵后，隨著閥前壓力P的升高，并達到設定壓力P0時( PO≤ 20Kg/cm2,可調)，電(手)動裝置向閥門開啟方向運行至全開，同時閥板在管道流體的推力作用 下，閥門被開啟。

2、具有緩閉止回特性。

當欲停泵時，閥門的控制機構給出一一個信號，閥門的電動裝置開始工作，將閥門迅速關閉至角 行程約30% (可調)時電動裝置停在動作，停泵，而多級可調式液壓阻尼裝置開始對閥門進行控 制，待其緩慢的(該時間可調)將閥門完全關閉時，再將電動裝置全關到位。既有效的防止了流體 的回流，又有效的消除了水錘，從而保護了管網及泵的安全。

3、蝶式密封電(手)動緩開緩閉調節止回閥可以根據需要用調節電(手)動裝置來調節流量。 當驅動軸處于大于15°小于90°時，此時閥板軸的位置限制在驅動軸的范圍內自由運動。當介 質流量所對應的閥門開度小于驅動軸的開度時，此時的開度位置表示介質的實際流量;而當介質流 量所對應的閥門開度大于驅動軸的開度時，此時的開度位置只能開至驅動軸的最大開度位置，此時 對介質的流量進行了限流。

4、蝶式密封電(手)動緩開緩閉調節止回閥具有截至的特性。

當驅動軸處于15°位置時，此時閥板軸只能處于0%位置，不能運動。所以即使有正向水壓， 由于閥板被鎖定，不能打開，此時水流速為零。

5、具有安全特性。

當遇到突然停電或突發性停泵時，閥板在自重及管道中的流體的作用下，以及多級可調式液 壓阻尼裝置控制下，使閥門分三階段關閉，最后手動將電動裝置關閉到位。即實現閥門的關閉動 作，從而有效的保護了管網以及泵的安全。. 6、具有完善的電氣控制系統。

7、閥板采用流線型設計，流阻小，最大水損不超過0.003Mpa, 過流面積大。 8、閥門、閥體及閥座為錐型，故閥門為斜置錐型密封形式，具有自密封性，密封效果好。

9、具有優越的密封特性和適用壽命長的特性。

10、具有調整、維護方便的特點。

11、閥軸采用半軸形式，用楔銷與閥板連結，牢固可靠。

12、軸具有承載能力強，耐磨性好，摩擦阻力小等優點。

13、 具有閉閥啟動功能，防止大O徑水泵開啟時閥門迅速打開造成的電流沖擊。

工作原理

開泵前，電(手)動裝置阻止閥板打開，一定壓力后，打開電(手)動裝置，閥門緩慢開 啟;停泵時，液壓阻尼裝置使閥板先快關70%，再以較慢的速度關閉20%,最后緩慢關閉10% (可 調)，消除水錘，保護水泵及管道安全。

工作環境

1、適用介質:水、污水、原水

2、介質溫度: -29C~809C

3、最低動作壓力: 0.1Mpa

4、緩閉時間: 3秒~90秒(可調)

5、水峰峰值:≤1.3倍水泵工作壓力

6、水泵最高反轉速度和時間:≤1.2倍水 泵額定轉速和超額定轉速2min

7、電源電壓:三相四線制AC380V 50Hz

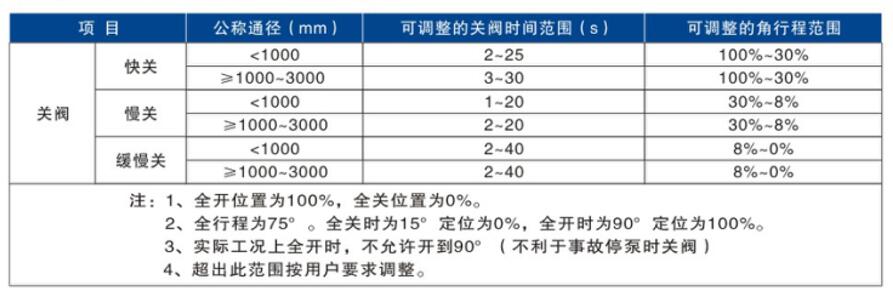

特殊參數

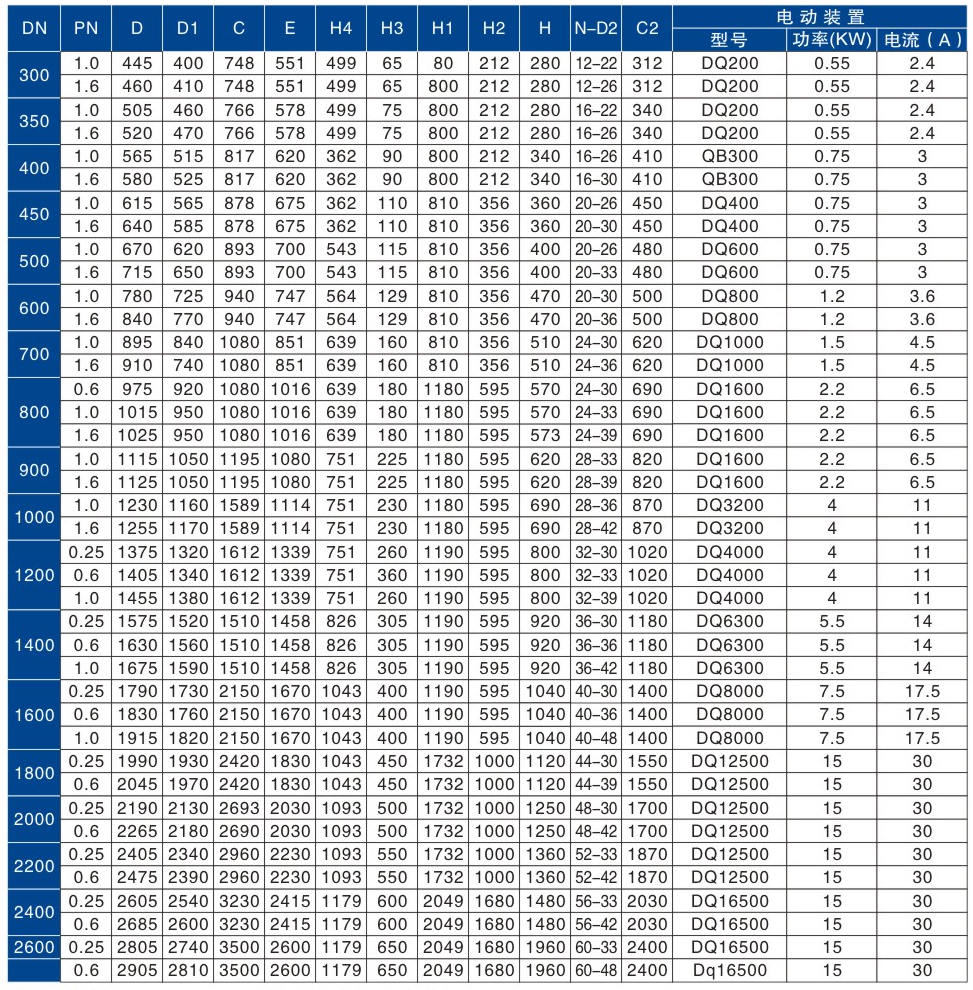

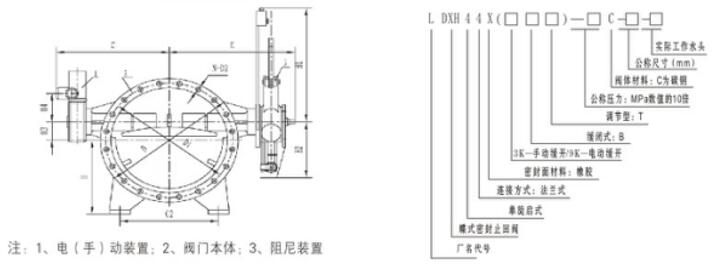

主要外形尺寸及連接尺寸

注:可根據ANSI、JIS. DIN標準及非標尺寸生產

訂貨須知

1、本閥可根據使用現場的安裝方位設計為A型或B型。 A型:順?biāo)鞣较蚩矗?qū)動裝置在左側; B型:順?biāo)鞣较蚩?，?qū)動裝置在右側。 如無注明，本廠按A型出廠。

2.訂貨時請注明規格型號、公稱壓力、使用介質、使用溫度、安裝在室內或室外及工作水頭。

3、本廠可為用戶提供配套法蘭及螺栓。

4、實際工況中，如有調節流量和截斷介質功能時，訂貨時需特殊說明，-般情況下該閥不同時 賦予此兩種功能。

5、本閥出廠時可按設計院提供的開關閥參數進行整定，若未能提供，則按性能參數表的中間值 整定，用戶應通知本公司人員根據現場的實際工況在現場進-步調整。

電氣部分

1、概述

該電動系統采用三相交流380V, 50Hz電源， 控制部分采用可編程控制器(PLC)控制，該控 制系統能實現閥門的單動(不與水泵聯鎖控制)，聯動(與水泵啟停聯鎖控制)及限流等多種功 能。具體參見電氣原理圖，令附用戶接線端子圖、操作面板圖。

2、閥門運行

控制電源:將電源開個SA1置于“開”，則控制電源投入，且“電源”指示燈(HL6)亮。 單動:將操作面板上“運行方式”(SA2) 開關置于“單動”方式，分別操作控制面板上開閥按鈕 SB1和關閥按鈕SB2，即可開關電源，閥門可在正向水流的作用下開啟，在反向水流和自重及阻尼 裝置的作用下關閉，此功能主要用于現場調試。

聯動:將操作面板上“運行方式”(SA2) 開關置于“聯動”方式，則用戶可對閥門實現與水 泵啟停聯鎖控制。

(1)聯動開:當該控制系統接受到聯動開閥命令(DCSO)后，閥門仍然處于關閉狀態，直至水 泵出口壓力達到一-定值(此關閉時間可調)后，電動裝置開啟直至全開到位，閥門在水流的作用下 開啟直至開啟到位。

(2)聯動關:當該控制系統接受到聯動關閥命令(DCSO)后，電動裝置關閉至中間位(此位置 任意可調)停，此時該控制系統發出停泵信號至中樞室停泵，閥門在自重及反向水流的作用下，由 阻尼裝置控制關閉到位，然后電動裝置重新運行關閉直至關閉到位。

控制關閉到位，然后電動裝置重新運行關閉直至關閉到位。 指示回路:該控制系統操作面板上設置了電源，開閥狀態，關閥狀態，限流狀態，關閥停泵 和故障等現場指示燈。便于用戶現場操作及檢測閥門。 反饋信號:該控制系統為用戶設置了開閥狀態，關閥狀態，限流狀態，關閥停泵和故障等反 饋信號，便于用戶中樞室對閥門進行監視。
